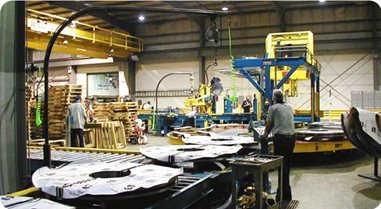

Balení podélně dělených cívek
Společnost Bushman AvonTec projektuje a vyrábí kompletní spektrum systémů k balení podélně dělených cívek, které pracují společně se standardními a speciálními řeznými linkami. Tyto systémy lze dodat v hospodárných konfiguracích s manuálním ovládáním nebo jako vysoce sofistikovaný, automatizovaný výrobní systém řízený počítačem, který je určen ke splnění požadavků téměř jakéhokoliv výrobního projektu.
PŘEDNOSTI BALÍCÍHO ZAŘÍZENÍ OD SPOLEČNOSTI
BUSHMAN AVONTEC
|
-
Nižší náklady na balení díky automatizaci
-
Využití výrobního potenciálu řezné linky
-
Snížení rizika poškození produktu při manipulaci
-
Dosažení trvale vysokého standardu balení
-
Eliminace opakovaných pracovních stanic
-
Snížení souvisejících pracovních úrazů, časových prostojů a nákladů na zdravotní
péči
|
Balící linky je možné umístit na vzdálené místo k obsluze více než jedné řezné linky nebo mohou být umístěny přímo za řeznou linku. Systémy balení podélně dělených cívek mohou obsahovat obracečky cívek, dopravníky, lepičky obalů, stohovačky, třídicí desky, váhy a odváděcí dopravníky s řadou možných konfigurací projektu.
Stejně jako u dalších produktů od společnosti Bushman AvonTec se můžete spolehnout na konstrukční zkušenosti a schopnost poskytnout kvalitní zařízení, školení obslužného personálu a stoprocentní poprodejní podporu.
Klepnutím níže se zobrazí další informace o jednotlivých komponentách balicích linek:
VOZÍKY NA CÍVKY
Některé balicí linky jsou umístěny mimo řeznou linku. Odřezky je možné přepravit k balicí lince automatizovanými dopravními vozíky na cívky AVG (Automatic Guided Vehicles) nebo mostovým jeřábem s hákem ve tvaru písmene C. K dispozici jsou různé typy dopravník vozíků na cívky:
Vstupní vozík na cívky
 |
PARAMETRY
-
Nese cívku a dopraví ji k odvíječce
-
Vyrobený z robustních svařovaných ocelových
rámů
-
Používá hydraulické přidržení pro úzké cívky
-
Nosnosti až do 100 000 liber
-
Pohon čtyř kol s přírubovými a tvrzenými koly
-
Vybaven samostatnou palubní hydraulikou
-
Ovládání pomocí závěsného ovládacího panelu
nebo dálkového ovladače
-
Přístup k mechanickému vijáku k provedení
údržby
|
Výstupní vozík na cívky
 |
PARAMETRY
-
Nese a dopravuje dělené cívky do
turniketu
-
Vyrobený z robustních svařovaných
ocelových rámů
-
Stavitelná nosná ramena cívek pro dělené
odřezky
-
Nosnosti až do 100 000 liber
-
Pohon čtyř kol s přírubovými a tvrzenými
koly
-
Vybaven samostatnou palubní hydraulikou
-
Ovládání pomocí volitelného závěsného
ovládacího panelu nebo dálkového
ovladače
-
Snadné sejmutí vnějšího pláště k
provedení údržby
|
Dopravní vozík s pohonem na propan
 |
Jednotky je možné projektovat pro jakoukoliv nosnost. Zobrazený dopravní vozík s pohonem na propan má nosnost 50 tun.
|
PARAMETRY
|
-
Kola pokrytá uretanem dimenzovaná pro provoz na rovné průmyslové betonové
podlaze
-
Automatické řízení podle drátu na podlaze
-
Obsluha připojeným závěsným ovladačem, dálkovým rádiem nebo plně
automatizovaný provoz
-
Pohon propanem s palubním PLC počítačem a zařízením k dálkovému spuštění
a pohybu
Antikolizní čidla k zastavení jednotky
Automatické vypnutí po převozu
-
Ekonomická instalace a přemístění
|
TURNIKETY
Většina balicích linek na podélně dělené cívky se nachází přímo za výstupním turniketem řezné linky, kterou obsluhují. Vozíky na cívky přesunují cívky do turniketu, kam je možné umístit až čtyři cívky. Cívky je možné naložit nebo vyložit pomocí C-háku, vozíku na cívky nebo obracečky.
PARAMETRY
|
-
Nosnost 8 000 až 100 000 liber
-
Jednotky se dvěma, třemi nebo čtyřmi rameny
-
Ramena ve tvaru U pro hák ve tvaru C nebo kleště na cívky
-
Hydraulický posunovač (je-li to třeba)
-
K dispozici hydraulické svěráky na cívky
-
Hydraulický polohovací zámek (je-li to třeba)
|
OBRACEČKY
Obracečky cívek odstraňují cívky z ramena turniketu a otáčejí cívky ze svislé do vodorovné polohy vhodné pro balení.
Většina zákazníků používá sběrné a pokládací obracečky ke zvýšení produktivity a snížení pracovní síly nutné k provozu linky.
Sběrná a pokládací pojízdná obracečka
|
|
Pojízdná obracečka je schopna vyjmout odřezky z ramene turniketu. Automatizovaný dolní skládač je naprogramován k postupnému odebrání každého odřezku z ramene turniketu.
|
PARAMETRY
|
-
Minimalizace rizika označení vnitřního průměru cívky
-
Odstrčení, které může znamenat posunutí, není u turniketu třeba
-
Obracečky jsou vhodné pro citlivé materiály jakýchkoli rozměrů a šířky odřezku
-
Automatická praxe "dvojitého odebrání" úzkých odřezků, která zajišťuje, že se k
sobě úzké odřezky nepřilepí a nezpůsobí kvalitativní problémy
-
Obracečky je možné instalovat na úrovni podlahy
-
Magnetická nebo podtlaková stabilizace pro úzké odřezky
-
Možnost přímého uvolnění nebo uvolnění pod úhlem 90° tak, aby to odpovídalo
projektu zařízení a toku materiálu
-
Zadaní údajů o šířce cívky pomocí klávesnice nebo skenerem čárových kódů
-
Obracečky pracují se softwarem pro sledování odřezků od společnosti
Bushman AvonTec
-
Spolehlivý a konzistentní provoz s uživatelsky příjemnými ovladači
|
Obracečka s pevnou polohou
|
|
Nasunovací dolní skládač s pevnou polohou se používá pro měření tlustých materiálů, a když označení vnitřního průměru cívky není důležité.
|
PARAMETRY
|
-
Obracečky s pevnou polohou pracují s odstrkávacími turnikety
-
Vhodnější pro tlusté materiály
-
Nedoporučuje se pro lehké materiály citlivé na měření
-
Snadná obsluha poloautomatickým sekvenčním ovladačem
-
Instalace na úrovni podlahy
-
Volba mezi přímým uvolněním nebo uvolněním pod úhlem 90°
-
Spolehlivý a konzistentní provoz s uživatelsky příjemnými ovladači
|
DOPRAVNÍKY
Dopravníky dopracují produkty do dalšího stádia zpracování. Počet vybraných dopravníků často určují prostorové a cenové možnosti. Větší počet dopravníků nabízí další skladovací prostor k uvolnění turniketu co možná nejdříve, aniž by bylo nutné čekat na všechny odřezky z jedné dávky, které mají být opáskovány.
Dopravníky s automatickým otáčením
|
|
-
Standardně dokonale rovné ocelové válce
-
Válce pokryté uretanem nebo páskou
pro práci s jemným nebo neželezným
materiálem
-
Elektrické hnací motory s hladkým pozvolným
rozjezdem k zabránění známek po rámu
-
V případě potřeby je k dispozici rovněž funkce
vážení
|
Dopravníky se změnou směru
|
|
Dopravníky se změnou směru umožňují provozovat dvě řezné linky s jednou balicí linkou. Dopravník otáčející se o 90° uchovává cívky ve středu dopravníku a zároveň předvídavě minimalizuje riziko označení.
|
PÁSKOVACÍ DESKY
Páskování se často provádí pomocí ocelové nebo plastové pásky s rozměrem 5/8 nebo 3/4 palce. Níže jsou uvedeny různé možnosti:
|
Automatické páskování plastovou páskou
|
Automatické páskování ocelovou páskou
|
|
Poloautomatické páskování
ocelovou páskou
|
Ruční páskování
ocelovou páskou
|
PARAMETRY
|
-
Páskovací desky obsahují páskovací systémy s těsněním nebo bez něj
-
Manuální páskování ocelovou nebo plastovou páskou
-
Poloautomatické páskování ocelovou nebo plastovou páskou
-
Automatické páskování ocelovou nebo plastovou páskou
-
Páskování ocelovou nebo plastovou páskou je rychle dostupné z více zdrojů
-
Pohon dopravníku s měnitelnou frekvencí pro přesné umístění cívek
-
Páskovací hlavy: itipack, signode, titan a cyclop
-
Páskovací spoje: s těsnění nebo bez něj nebo svařované
-
Desky s rotačním válcem nebo železným křížem
|
Systémy páskování k rámu
Systémy páskování k rámu připevňují vrstvené odřezky k rámům.
PARAMETRY
|
-
Zahrnuje systém s ocelovou nebo plastovou páskou
-
Páskovací systémy mohou být plně automatické, poloautomatické nebo manuální
-
Páskovací hlavy pro plasty poskytují svařený spoj. U svařovaného spoje nevznikají v
důsledku tepla z tření žádné výpary
-
Do systému Avon od společností Signode, Cyklop, Orgapack, Titan, Fromme,
atd. je možné integrovat nástroj s páskovací hlavou
-
Páskovací hlavy pro plasty poskytují mechanicky děrovaný spoj s těsněním nebo
bez něj nebo svařovaný spoj
|
Rámové páskovačky
|
|
-
Poskytují nepřetržité otáčení
-
Zavěšené páskovací nástroje k páskování cívek
k rámu
|
AUTOMATICKÝ UMÍSŤOVAČ ROZPĚREK
Umísťovač rozpěrek automaticky umísťuje tři nebo čtyři dřevěné rozpěrné bloky radiálně na vrchol dělené cívky, takže je na ni možné umístit další cívku. Tím je možné na jednu paletu zabalit větší počet dělených cívek, aniž by došlo k jejich poškození. Cívky je poté možné snadno rozbalit a pomocí vysokozdvižného vozíku převézt na finální místo.
Umísťovačky rozpěrek je možné konstruovat pro umísťování rozpěrek různým způsobem v závislosti na velikosti cívek a dalším sledu provozních činností. Automatické umísťovačky umožňují obsluze provádět další úkoly, neboť nemusí manuálně umísťovat rozpěrky. Tím se snižuje počet opakovaných pracovních úrazů a zvyšuje bezpečnost obsluhy. Automatické umísťovačky rozpěrek je možné začlenit do stávajících balicích linek, protože jsou nezávislé na dopravníku cívek. Umísťovačka jednoduše potřebuje polohu v řadě, kde je cívka automaticky umístěna do středu dopravníku. Jednotka sestává z mechanismu k uchopení rozpěrek, který nabízí pohyb ve třech směrech a je vybaven vibračním podavačem, dopravníku malých částí a ovládacího systému.
PARAMETRY
|
-
Rozpěrky jsou stejné a předem nařezané
-
Umístit je možné rozpěrky s třemi různými délkami
-
Odřezky se automaticky umísťují do středu dopravníku pod umísťovačem
-
Rozpěrky se umísťují na tři nebo čtyři místa na odřezku
-
Skladovací zásobník rozpěrek se naplňuje jednou za směnu
-
Rozpěrky je možné umístit v různých kombinacích a polohách vzhledem ke středu
a vnější hraně odřezku
-
Současné linky je možné vybavit automatickými umísťovačkami rozpěrek
-
Umísťovačka se automaticky seřídí tak, aby odpovídala průměru cívky
|
STOHOVAČKY CÍVEK
Stohovačky cívek se používají k umístění většího počtu odřezků dělených cívek na jeden rám a k roztřídění cívek podle různých objednávek zákazníků. Stohovačky je možné upravit k ukládání cívek v řadě za sebou nebo do pravého úhlu. Orientace stohovačky se odvíjí od daného zařízení zákazníka a toku materiálu. Stohovačky mohou být plně automatické, jak je uvedeno na obrázku, poloautomatické nebo manuální. Stohovačky jsou schopny sebrat a umístit cívky pomocí vidlic ke zvedání cívek, magnetických zvedacích hlav nebo podtlakových zvedacích hlav.
PARAMETRY
|
-
Stohovačky umí pracovat s řadou cívek různých velikostí
-
Dodávají se s možností uchopení na dvou nebo čtyřech místech
-
Jsou vybaveny vidlicemi s "tuhým ramenem" nebo "kyvným ramenem"
-
Stohování většího počtu cívek se provádí s pomocí oddělovacích lamel nebo bez
nich
-
Odebrání většího počtu cívek pro vysokorychlostní stohování
-
K dispozici stohovače s dělicí hlavou
-
Stohovačky jsou schopny sebrat a umístit cívky pomocí vidlic ke zvedání cívek,
magnetických zvedacích hlav nebo podtlakových zvedacích hlav
|
Automatické stohovačky cívek
Balicí linky s vysokou kapacitou používají automatické stohování a třídění ke zvýšení produktivity a snížení potřeby pracovních sil. Automatické stohování a třídění lze zajistit pomocí třídicí desky s četnými stohovacími polohami nebo systému násypného vozu.
PARAMETRY
|
-
Využití třídicí desky nebo četných stohovacích pozic
-
Pohon vozíku s měnitelnou frekvence k přesnému polohování
-
Automatické vystředění odřezků
-
Stohování v pravém úhlu nebo v řadě na třídicích deskách, násypných vozech nebo
dopravníkových systémech
-
Stohovačky s pojezdem a zdvihem
-
Kombinace zvedání pomocí vidlic, podtlaku a magnetické síly
|
Manuální stohovačky
Pro balící linky cívek s nízkou kapacitou jsou obvykle z ekonomického hlediska výhodné manuální stohovačky cívek. Ke zvedání páskované cívky a umístění na paletu se často používají samostatně stojící sloupové otočné jeřáby se zvedákem cívek přes jejich vnitřní průměr.

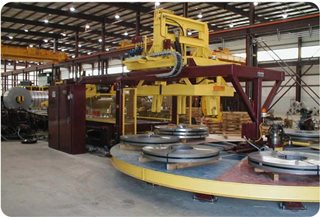

TŘÍDICÍ DESKY
PARAMETRY
|
-
Otočné stoly se 4, 6, 8 a 12 polohami
-
Násypné vozy se 2 nebo 3 polohami
-
Hladké otáčení pomocí pastorku a převodu (bez řetězů) poháněných motorem VFAC
pro větší přesnost při polohování
-
Přesné středicí ložisko
-
Deska je nesena válci přimontovanými k podlaze a přesným středicím ložiskem
-
Potrubí/trubky mohou být vedeny na podlaze pod stolem
-
Změny poloh stolu, od jedné polohy k další, se provádí automaticky podle nejkratší
trasy
-
K dispozici možnost automatické umísťovačky na rám
-
Automatické otáčení možné do jakékoliv polohy
|
Násypné vozy
 |
Násypné vozy jsou alternativou k třídicím deskám a používají se tam, kde je vyžadováno jen minimální třídění. Mohou být vybaveny buď:
-
elektromotory s proměnlivou frekvencí pro
hladké a přesné otočení do polohy
-
Automatickým otáčením
|
BALENÍ STOHŮ CÍVEK NA PALETOVÉM RÁMU
Obvyklý proces balení stohů zahrnuje:
Zvážení stohu na paletovém rámu
-
Připevnění stohu cívek k rámu pomocí ocelové nebo plastové pásky nebo
obalením pružnou fólií a převázáním
-
Vizuální kontrolu dopravovaného balíku a aplikování přepravních štítků
-
Zabalení do pružné fólie a aplikace horního potahu se často používá k utěsnění
zajištěného stohu cívek
Rámové páskovačky
 |
Siloměry se nacházejí nad úrovní podlahy, takže jsou méně náchylné k poškození. |
Dopravník s váhou
 |
Údaje o hmotnosti se přenášejí do blízkého osobního počítače nebo tiskárny štítků. |
ZABALENÍ DO PAPÍROVÉ NEBO PLASTOVÉ FÓLIE
Výstupní skladovací dopravníky mohou obsahovat zařízení k balení do plastové fólie. Někteří zákazníci používají přebal s převazem k připevnění odřezků k paletovému rámu, aby nebylo nutné použít ocelové pásky.
PARAMETRY
|
-
K dispozici jsou růžné pružné obaly, jako jsou Signode, Wulftec, atd.
-
Vhodné k použití s otočným stolem Bushman AvonTec
-
Odpadá nutnost spojení cívky s rámem pomocí pásky. To se odvíjí od typu
přepravy, která se využívá, tzn. nákladním vozem nebo po železnici.
-
Zvýšená ochrana cívek
|
MANIPULACE SE STOHY CÍVEK NA PALETOVÉM RÁMU
Vertikální manipulace
|
 |
Dělené odřezky je možné ze skladovacího dopravníku vyjmout pomocí vysokozdvižného vozíku nebo jeřábu a teleskopického zvedáku palet |
Naklopení cívky pro vodorovnou manipulaci
|
 |
Někdy je po zabalení cívky ve svislé poloze cívku sklopit do vodorovné polohy, v které se přepraví k zákazníkovi. Typicky se tímto způsobem přepravují cívky větší než 15 palců. Přímý narovnávač otočí cívku o 90° do vodorovné polohy k přemístění hákem ve tvaru písmene C nebo nákladním vozem pro přepravu dlouhého nákladu.
KONCOVÉ OPRACOVÁNÍ
Připevnění k rámu páskou na otočném stole
PARAMETRY
-
Manuální páskování ocelovou nebo
plastovou páskou
-
Poloautomatické páskování ocelovou
nebo plastovou páskou
-
K dispozici jsou hlavy pro automatické
páskování ocelovou nebo plastovou
páskou
-
Pohon dopravníku s měnitelnou frekvencí
pro přesné umístění cívek
|
Vážení a číslování
 |
Z váhy se typicky vytiskne "lístek", který se připevní k paletovému rámu cívek. Tento "lístek" obsahuje informace, jako jsou hmotnost, název zákazníka, čárový kód, atd. |
SKLÁPĚČE CÍVEK
V průběhu mnoha fází balení dělených cívek musejí být cívky a dělené odřezky otáčeny mezi vodorovnou a svislou polohou. Podle konkrétního použití existuje několik typů zařízení, které tento typ otáčení provádějí.
Zvedáky dělených odřezků
 |
Zvedáky dělených odřezků se používají k přesunu jedné oddělené cívky mezi svislou a vodorovnou polohou. Zvedáky jsou vyrobeny z vysoce pevné ocele a vnitřní rohy jsou leštěné a prověřené nedestrukční zkouškou. Zvedáky dělených odřezků od společnosti Bushman AvonTec mohou být projektovány podle přání zákazníka pro různé nosnosti a velikosti cívek. Dostupné nosnosti činí 500 až 10 000 liber. |
|
|
Takto speciálně projektovaný zvedák usnadňuje rychlé a bezpečné umístění dělené cívky na vřeteno odvíječe. Zvedák se automaticky přizpůsobí různým průměrům cívek a dlouhé madlo usnadňuje manévrování. Tento zvedák dělených odřezků je rovněž rychlejší a bezpečnější než tradiční hák ve tvaru písmene C. |

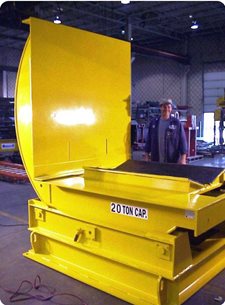

Sklápěče cívek
PARAMETRY
|
-
Uložení cívky s uretanovými nebo nylonovými vložkami
-
Volitelný otvor pro hák ve tvaru písmene C nebo kleště na cívky
-
Volitelné dopravníky pro přepravu cívek
-
Volitelné seřiditelné uložení ve tvaru písmene V nebo zvedák palet
|
Vozíky na cívky
 |
Tento volně se pohybující vozík na cívky vyrobený podle přání zákazníka se snadno pohybuje celým zařízením. Spojuje v sobě výhody vidlicových zvedáků, narovnávačů a vozíků na cívky a tím maximalizuje produktivitu. Podobně jako kolejnicové vozíky jsou i tyto jednotky konstruovány tak, aby uměly pracovat s širokým spektrem velikostí a hmotností. Vozíky cívek jsou k dispozici s DC motory s napětím 12 nebo 24 V. Tento řiditelný vozík na cívky, je schopen manipulovat s ocelovými a drátovými cívkami nebo svinutými produkty, jako jsou papír nebo plasty. Standardní výbava zahrnuje baterie a vestavěné dobíjecí jednotky. Mezi volitelné příslušenství patří nepoškozující povrchy k minimalizaci poškození speciálních materiálů. |
Narovnávače
 |
Model narovnávače M9604 představuje bezpečný a účinný prostředek k narovnání válců. Nosnosti dosahují až 50 tun a k dispozici je široké spektrum možností, jako jsou motorizované vodorovné otáčení nebo hydraulické pohony. Jednotka může být na přání vybavena kolébkou s V-lůžkem a výstupním dopravníkem. |
